4) Масло из агрегата БЦА-94 по трубопроводу поступает в воздухомасляный теплообменник и далее по трубопроводу поступает к клапану перепуска масла.

При работе двигателя на режимах, соответствующих частоте вращения ротора высокого давления пвд > 10000 об/мин (>80 %), гидроцилиндр клапана перепуска занимает положение, при котором масло проходит через клапан перепуска и далее поступает в топливомасляный теплообменник.

При работе двигателя на режимах, соответствующих частоте вращения ротора высокого давления пвд < 10000 об/мин (<80 %), гидроцилиндр клапана занимает другое положение, при котором масло проходит через клапан перепуска и далее по трубопроводу проходит в маслобак, минуя топливо-масляный теплообменник.

Таким образом, охлаждение масла осуществляется на режимах пвд > 10000 об/мин (>80 %) в возду-хомасляном теплообменнике и топливомасляном теплообменнике, а на режимах пвд < 10000 об/мин (<80 %) только в воздухомасляном теплообменнике.

Охлаждающий воздух из наружного контура на всех режимах работы двигателя проходит через воздухомасляный теплообменник.

5) Для обеспечения нормальной работы масляной системы внутренние полости разделительного корпуса, коробки приводов, кожуха вала, задней опоры турбины низкого давления и масляный бак суфлируются с атмосферой через центробежный суфлер агрегата БЦА-94.

В центробежном суфлере агрегата БЦА-94 из воздуха отделяются частицы масла и отводятся в коробку приводов. Воздух по наружному трубопроводу стравливается на срез сопла.

6) Масло из полостей стартера воздушного СтВ сливается в коробку приводов. Металлические частицы, находящиеся в масле, оседают на магните магнитной пробки стартера (или оседают в зазоры между пластинами сигнализатора стружки стартера).

7) С целью предотвращения перетекания масла из маслобака в двигатель на стоянке самолета в маслосистеме предусмотрен гидрозатвор, представляющий собой трубопровод на выходной магистрали нагнетания в виде петли, вершина которой расположена выше уровня масла в маслобаке. Для исключения сифонного эффекта на вершине петли для разрыва струи выполнено отверстие, которое трубопроводом соединяется с воздушной (верхней) полостью маслобака.

Таким образом, при работе двигателя через указанное отверстие (диаметром 0,8 мм) масло под давлением переливается в маслобак. После остановки двигателя воздух из маслобака по трубопроводу поступает в петлю и разрывает струю масла.

В качестве рабочей жидкости масляной системы двигателя применяются масла:

- основное ИПМ-10 ТУ38101 1299-90;

- резервные: ВНИИ НП 50-1-4Ф ГОСТ 15076-86: ВНИИ НП 50-4У ТУ38 401-58-12-91. Допускается применение масел зарубежных марок.

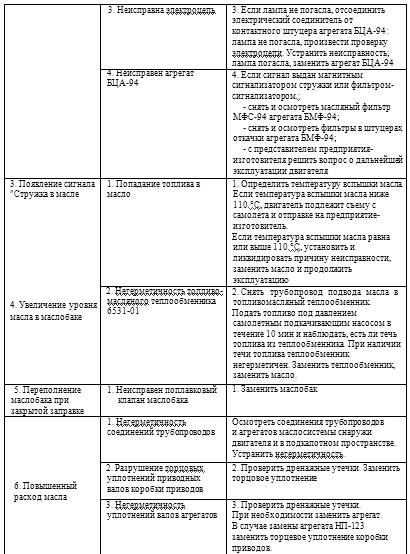

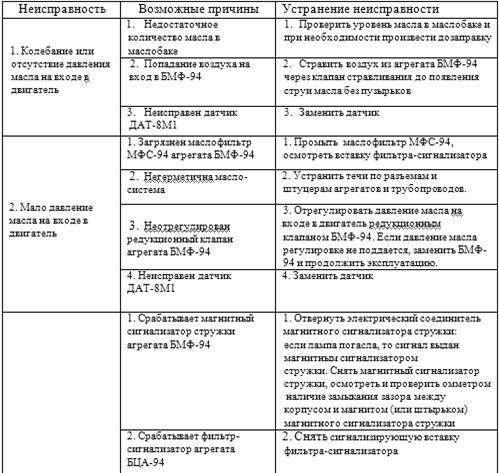

3. Неисправности системы смазки и суфлирования и пути их устранения.
